Отвод 90 градусов прямоугольный вентиляционный 200х200.  Размеры сечения прямоугольного отвода: ширина - 200 мм. высота - 200 мм. Угол поворота – 90 градусов. Возможно изготовление отводов из оцинкованной стали разных размеров и стандартных углов поворота (30,45,60,90).

Получить техническую консультацию, прайсы, коммерческое или ценовое предложение, счет на оплату, Вы можете отправив свой запрос на WhatsApp номер 8(702)282-96-15 техническому директору Владимиру Анатольевичу или на электронную почту 87022829615@mail.ru

ПРАЙСЫ на нашу продукцию (круглые и прямоугольные воздуховоды, фасонные изделия, клапана жалюзийные с электроприводом, клапана огнезащитные, клапана обратные, дроссель-клапана, пленум – боксы, фильтр – боксы, трубчатые и пластинчатые шумоглушители, круглые и прямоугольные уличные зонты, зонты кухонные типа МВО с жироулавливающими лабиринтными фильтрами, дефлекторы типа ЦАГИ, вентиляционные регулируемые и не регулируемые решетки, наружные решетки и потолочные диффузоры, вентиляционные панельные, гофрированные и карманные фильтра) Вы можете скачать по этой ссылке https://www.deronstroy.kz/prays-listyi .



Назначение отвода вентиляционного прямоугольного из оцинкованной стали



Отвод вентиляционный прямоугольный из оцинкованной стали – это специальная фасонная деталь системы прямоугольных воздуховодов, предназначенная для поворота направления потока воздуха на определенный угол по вертикали или горизонтали и возможности построения сети воздуховодов. Размеры прямоугольного отвода соответствуют размеру подсоединяемого воздуховода. Для соединения прямоугольного воздуховода и прямоугольного отвода предусмотрена шина с уголками. Для создания сети воздуховодов применяются унифицированные (стандартные) фасонные детали - отвод, крестовина, переход, утка, заглушка, ниппель, тройник, прямоугольная врезка, круглая врезка, седельная врезка.

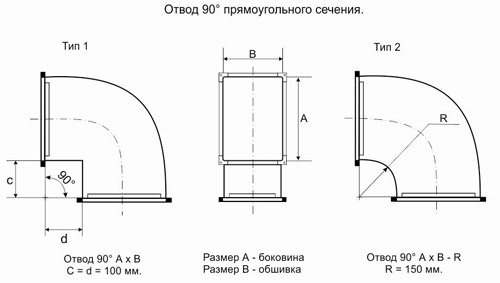

Размер боковой (поворотной) стороны отвода для прямоугольного отвода А (щека) записывается первым. Размер затылочной (гнущейся) стороны В записывается вторым. При заказе просьба указывать размер А (щека) подчеркнутым. К примеру: отвод 90 гр.  200х100.

Технические характеристики вентиляционного прямоугольного отвода из оцинкованной стали



1. Материал отвода



Отвод прямоугольный вентиляционный сегментный изготавливается из оцинкованной стали:

1. Сталь тонколистовая оцинкованная с непрерывных линий

2. Прокат листовой горячеоцинкованный

3. Листовой прокат из низкоуглеродистой стали с цинковым покрытием

 (сталь оцинкованная) по ГОСТ 14918-2020 (бывший ГОСТ 14918-80) производство АО «АрселорМиттал Темиртау»

Код ТН ВЭД ЕАЭС 7210490009

Код КП ВЭД 24.10.51

Сертификат о происхождении товара

CT-KZ 2 110 00759

Сертификат соответствия KZ.3510317.01.01.01615



2. Способ изготовления отвода



Отвод прямоугольный вентиляционный из оцинкованной стали изготавливается согласно ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей».

3. Толщина металла отвода



В соответствии с Приложением 11 (обязательное) «Наружные размеры поперечного сечения металлических воздуховодов (по ГОСТ 24751) и требованиям к толщине металла» к СНиП РК 4.02-42-2006 «Отопление, вентиляция и кондиционирование». Изделия с размером любой из сторон до 600 мм. включительно делаются из оцинкованной стали толщиной 0,5 мм. от 600 мм. до 1000 мм. -  0,7 мм. свыше 1000 мм. -  1,0 мм.



4. Способ соединения отвода с другими частями

Указания по эксплуатации отводов



Разрушение оцинкованного покрытия снимает защиту стали от коррозии, что может привести к разрушению основного металлического слоя, нарушению герметичности.

Использование отводов в агрессивной, химически активной, влажной среде также приведет к разрушению основного металлического слоя, нарушению герметичности. Рекомендуем использовать защитные покрытия

Использование отводов для транспортировки воздуха с большой разницей по температуре внутри и снаружи воздуховода может привести к появлению конденсата, что приведет к разрушению основного металлического слоя, нарушению герметичности.

Рекомендуем использовать изоляционные покрытия.
